Архитектура системы MetaDSP
Система MetaDSP предназначена для автоматизации описания системы команд встраиваемых процессоров с целью обеспечения последующей автоматической настройки ассемблера, дисассемблера, симулятора, отладчика и генерации документации прикладного программиста. При таком подходе вся необходимая информация содержится в одном месте, а именно в файле описания MetaDSP, что позволяет поддерживать целостность и согласованность этого описания для использования в процессе настройки соответствующих кросс-инструментов. При этом уменьшается количество ошибок, ускоряется процесс внесения изменений и повышается наглядность описания. Эти характеристики очень важны для использования рассматриваемой системы в процессе прототипирования встраиваемых процессоров.

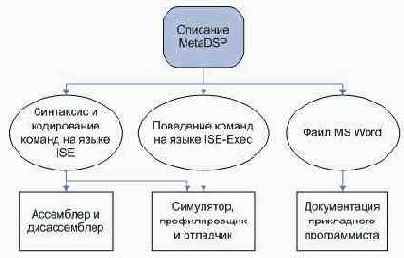

Общая схема форматов описания MetaDSP и их использование для настройки соответствующих кросс-инструментов показаны на рис. 1.
Рис 1. Форматы описаний в системе MetaDSP и их использование
Из файла описания MetaDSP генерируется файл спецификации синтаксиса команд и бинарного кодирования на языке ISE [], который используется для настройки ассемблера, дисассемблера и отладчика, а также декодера симулятора. Основная часть симулятора процессора генерируется из файлов на языке ISE-Exec, в которых определяется поведение каждой инструкции. Документация прикладного программиста для целевой системы команд генерируется из описания MetaDSP в виде документа MS Word.
Таким образом, для различных целей (настройки различных инструментов и генерации документации) требуется свое подмножество общего описания системы команд; при этом эти подмножества имеют различные пересечения. Например, информация о бинарном кодировании команд используется для настройки всех инструментов и для генерации документации. Информация о поведении команд используется только для настройки симулятора и профилировщика, а информация об ассемблерном синтаксисе инструкций - для настройки ассемблера, дисассемблера, отладчика и генерации документации. Использование среды MetaDSP позволяет согласованно вносить изменения в различные части описания системы команд и корректно учитывать эти изменения при настройке всех инструментов.
